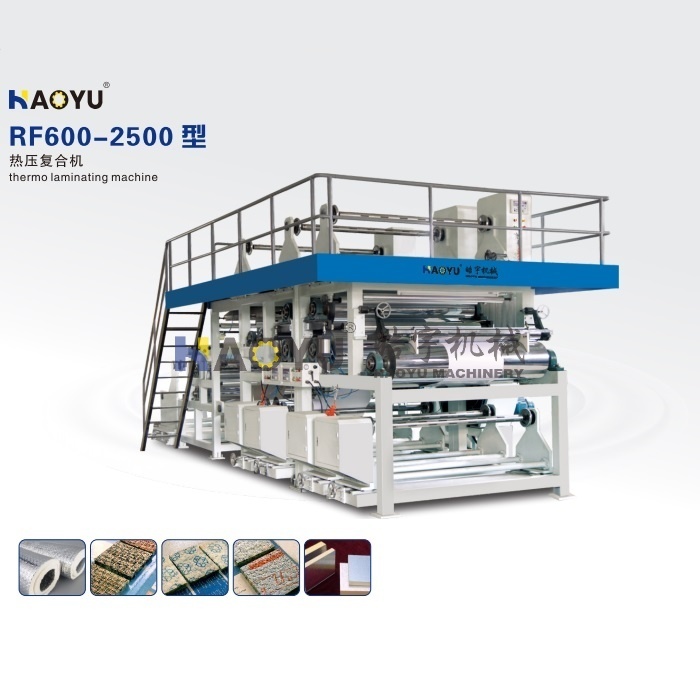

RF600-2500型熱壓復合機主要技術參數：

1.型號：GF-1700型

2.工作有郊寬幅：1700mm

3.導輪寬幅、直徑: Ф80mm×1700mm

4.工作線速度：1-50m/min，配計米計速控制器

5.(低壓PE)基材放卷直徑：單工位φ600mm（兩組）

6.(無紡布)基材放卷直徑：單工位φ1200mm（兩組）

7.熱輥加熱方式：導熱油加熱（導熱油爐由需方負責）

8.整機總功率：約13KW 三相 415V  50HZ  50安培電流 交流電

9.機器外形尺寸：長×寬×高(9.3m×3.04m×3.2m) 集裝箱約為1個40尺

10.機器重量：約8噸

11.放卷氣脹軸取放采用安全鎖

12.機器顏色要藍色和乳白色的

13.要根據機器的圖紙去生產

14.在機器的前和后都要有緊急停機開關按扭

15.整機運轉電機速度要同步

16.配總電柜箱1只（上海威圖）。

一．(底壓PE)基材放卷單元（上）

1.放卷架形式：單工位，安裝在機器上部。

2.放卷基材直徑φ600 mm。

3.放卷軸收取采用安全鎖，脹子式氣脹軸3英寸φ74mm，氣脹軸負重1000kg可正常工作，數量1件。

4.基材紙管內直徑3英寸φ76mm。

5.基材張力采用10kg磁粉制動器，數量1臺。

6.張力控制選用60MTA閉環式自動張力控制器，配壓力傳感器，數量1套。

7.基材對邊采用手動調節式，調節范圍±100mm。

8.放卷架、底盤、糾偏活動拖架采用：型鋼制成。

二．（無紡布）基材放卷單元(上)

1．放卷架形式：單工位，放置在機器頂部，梯子安裝在機器側面。

2．放卷基材直徑φ1200mm。

3．放卷軸收取采用安全鎖，氣脹軸3英寸φ74mm，氣脹軸負重1000kg可正常工作數量1件。

4．基材紙管內直徑3英寸φ76mm。

5．基材張力采用20kg磁粉制動器，數量1臺。

6．張力控制選用60MTA閉環式自動張力控制器，配壓力傳感器，數量1套。

7．基材對邊采用手動調節式，調節范圍±100mm。

8．放卷架、底盤、糾偏活動拖架采用：型鋼制成。

三．RF600-2500型熱壓復合機海棉輸送過渡架單元

1．海棉輸送由導輪過渡，導輪直徑φ80mm×1550mm，導輪材料鋁合金質。

2．海棉牽引輥直徑φ160mm×1550mm，牽引鋼輥表面鍍硬鉻，精磨加工。

3．牽引橡膠壓輥直徑φ100mm×1550mm，橡膠材料丁睛膠，硬度68°—70°。

4．橡膠壓輥離合采用氣動執行，氣缸直徑φ63mm×50mm行程，氣壓任意調節。

四．(PE)基材放卷單元（下）

1．放卷架形式：單工位輪子推進式，安裝在機器底部。

2．放卷基材直徑φ600 mm。

3．放卷軸收取采用安全鎖，脹子式氣脹軸3英寸φ74mm，氣脹軸負重1000kg可正常工作，數量1件。

4．基材紙管內直徑3英寸φ76mm。

5．基材張力采用10kg磁粉制動器，數量1臺。

6．張力控制選用60MTA閉環式自動張力控制器，配壓力傳感器，數量1套。

7．基材對邊采用手動調節式，調節范圍±100mm。

8．放卷架、底盤、糾偏活動拖架采用：型鋼制成。

五．（無紡布）基材放卷單元(下)

1．放卷架形式：單工位輪子推進式，安裝在機器底部。

2．放卷基材直徑φ1200mm。

3．放卷軸收取采用安全鎖，氣脹軸3英寸φ74mm，氣脹軸負重1000kg可正常工作數量1件。

4．基材紙管內直徑3英寸φ76mm。

5．基材張力采用20kg磁粉制動器，數量1臺。

6．張力控制選用60MTA閉環式自動張力控制器，配壓力傳感器，數量1套。

7．基材對邊采用手動調節式，調節范圍±100mm。

8．放卷架、底盤、糾偏活動拖架采用：型鋼制成。

六、熱復合單元（2組）

1.復合鋼輥直徑φ450mm×1600mm，表面噴特氟龍?zhí)幚?，中心軸直徑φ90mm，材料采用中碳鋼材質，要求熱處理，數量2件（另加1件）。

2.鋼輥加熱采用導熱油循環加熱，鋼輥雙層式，鋼輥導熱油循環選用油旋接頭，導熱油爐由用戶自備。

3.鋼輥表面溫度50℃─280℃可調節（表面溫度取決于導熱油爐），溫度由溫控儀自動控制。

4.復合橡膠壓輥直徑φ450mm×1600mm，橡膠材料進口硅膠，硬度68°-72°，數量2件（另加1件）。

5.復合橡膠壓輥冷卻方式水循環冷卻，配1.5英寸水旋轉接頭，數量1對/件。

6.橡膠壓輥壓合采用氣動執行，氣缸直徑φ100mm×125mm行程，氣壓任意調節，最大壓力為60kg/cm，壓合方式活塊式，兩輥間隔為0-75mm，配有間隙效位，間隙范圍為1mm。

7.鋼輥傳動采用鏈條、鏈輪傳動方式.

8.復合鋼輥驅動電機功率5.5kw，配擺線減速器，數量2臺套

9.電機驅動器5.5KW變頻器由PLC系統控制，數量2臺。

10.中間過渡導輪直徑φ80mm×1550mm。

七．成品輸送過渡架單元

1．配輸送過渡架，長度為1.5米，中間過渡導輪直徑φ80mm×1550mm，牽引驅動電機功率1.5kw，電機驅動器1.5KW變頻器由PLC系統控制，數量1臺套。
